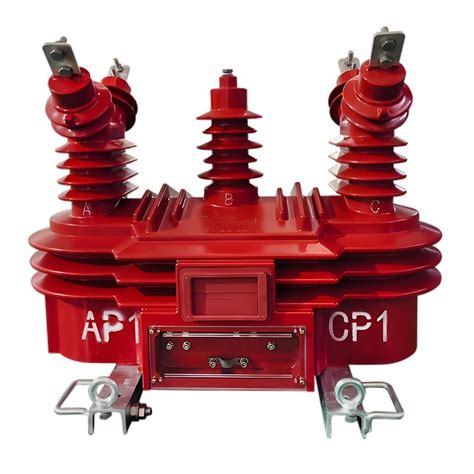

O que é um combo transformer e por que ele aparece em todo lugar
A terminologia de transformadores elétricos é confusa porque os fabricantes usam nomes diferentes para coisas parecidas. Combo transformer geralmente se refere a um transformador que combina duas ou mais funções em um único invólucro. O mais comum é o tipo que integra primário e secundário, às vezes com derivações múltiplas, numa estrutura que substitui dois transformadores independentes. Em equipamentos de áudio, por exemplo, você encontra combo transformers que juntam a função de isolamento de linha com a de adaptação de impedância. Na prática, isso economiza espaço, reduz custos de montagem e diminui o número de conexões críticas. Eu comecei a mexer com esses componentes em painéis industriais no final dos anos 2000. A primeira coisa que me prejudicou foi achar que "combo" significava tudo perfeito. Não significa. Um combo transformer feito corretamente entrega isolamento galvânico, regulação de tensão aceitável e ruído baixo. Um feito com pressa entrega tudo isso de forma mediocre e ainda gera problemas intermitentes que você leva semanas para rastrear.
Entendendo o combo transformer na prática
O conceito central é simples. Um transformador convencional tem bobinas separadas para cada função. O combo transformer agrupa essas bobinas num núcleo comum. O primário recebe a tensão de entrada. Os secundários, dispostos de forma planejada, fornecem as tensões necessárias para cada circuito. A chave está no projeto magnético: como você distribui o fluxo entre as bobinas para que uma carga pesada num secundário não afete drasticamente a tensão nos outros. Quando você vê um transformador com múltiplos secundários isolados entre si e do primário, está olhando para um caso específico de combo transformer. A diferença entre um bom e um ruim está na regulação de carga cruzada. Transformadores baratos têm uma regulação péssima: quando você sobrecarrega um dos secundários, a tensão nos outros cai de forma inesperada. Isso acontece porque o acoplamento magnético entre as bobinas não é ideal. Em equipamentos sensíveis, como amplificadores de áudio profissional ou instrumentação de precisão, isso se traduz em zumbido, deriva de referência ou leitura errada de sensores.
O projeto magnético correto exige que as bobinas sejam intercaladas ou dispostas de forma a minimizar o fluxo disperso. Bobina primária no centro, secundários de cada lado. Ou secundários em camadas alternadas com o primário. Cada configuração tem um custo diferente e implicações distintas de custo de fabricação. Transformadores de melhor qualidade usam cobre esmaltado de seção adequada, núcleo de aço silício de grão orientado e isolamento classe F ou H. Os baratos usam fios finos demais e núcleo de laminado comum. A diferença de preço pode ser de três para um, e o desempenho também.
Como escolher o combo transformer certo
O primeiro passo é listar todas as tensões e correntes que você precisa. Anote cada secundário individualmente. Some as potências. A potência aparente total do transformador precisa ser pelo menos 20% maior que essa soma para garantir vida útil adequada. Transformadores operando na faixa máxima têm aquecimento excessivo e redução drástica de confiabilidade. Se a soma das potências dos secundários dá 200 VA, um transformador de 240 VA a 250 VA é o mínimo. Eu Costumo indicar 300 VA para margem de segurança em ambientes com temperatura elevada ou ciclos de carga variável. A regulação de tensão é o segundo ponto. Um bom combo transformer tem regulação abaixo de 10% na carga máxima. Abaixo de 5% é excelente. Verifique isso nas especificações do fabricante ou peça dados de teste. Se o fabricante não fornece regulação, desconfie. A regulação define o quanto a tensão de saída varia quando a carga muda. Em fontes chaveadas, isso importa menos porque a regulação é eletrônica. Em fontes lineares, é crítica. Um pré-amplificador de microfone, por exemplo, vai captar qualquer variação na alimentação como ruído.
O isolamento é outro parâmetro que não pode ser ignorado. A distância de isolamento entre primário e secundário define a classe de segurança. Para equipamentos que entram em contato com o usuário, como instrumentos musicais ou equipamentos médicos, o isolamento precisa atender às normas IEC 60950 ou IEC 62368, dependendo da aplicação. Transformadores com isolamento reforçado são mais caros, mas evitam problemas de certificação e recalls. Eu já vi um projeto ser aprovado em testes de segurança na primeira tentativa só porque o transformador escolhido tinha certificação UL e VDE declaradas. Outro projeto, com transformador genérico sem certificação, precisou ser redesenhado duas vezes. A frequência de operação também determina o tamanho e o custo. Transformadores para 60 Hz são maiores e mais pesados que os projetados para 400 Hz. Se você está trabalhando com equipamentos aeroespaciais ou de comunicações, isso faz diferença. Para aplicação residencial ou industrial padrão em 127/220 V e 60 Hz, o tamanho é previsível e os modelos comerciais são abundantes. O mercado brasileiro tem opções de marcas como WEG, Tractebel e importados chineses. As opções nacionais têm rastreabilidade melhor e suporte técnico. Os chineses são mais baratos, mas a consistência de qualidade varia muito entre lotes de fabricação.
Instalação e aspectos pricos
A instalação de um combo transformer parece óbvia até você enfrentar o primeiro problema real. O primeiro problema é sempre a disposição dos cabos. Secundários de alto corrente precisam de fios grossos. Primário também. Se você amontoa todos os cabos num espaço pequeno, a dissipação de calor fica comprometida. O transformador esquenta mais do que o projetado e a regulação piora com a temperatura. Eu sempre deixo pelo menos 2 cm de folga ao redor do transformador para circulação de ar. Em gabinetes fechados, isso significa ventilador ou duto de ar. O segundo problema prático é o aterramento. Alguns combo transformers vêm com blindagem eletrostática entre primário e secundário. Essa blindagem deve ser conectada ao terra de segurança. Se você deixar a blindagem flutuando, ela pode acumular carga e gerar ruído capacitivo nos circuitos sensíveis. Connecte a blindagem ao terra com um condutor de no mínimo 2,5 mm². Não use grampos ou conexões duvidosas. O contato precisa ser firme e com área suficiente.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O terceiro problema, e aqui eu quero ser específico porque aconteceu comigo, é a corrente de energização. Todo transformador, quando energizado, produz uma corrente de inrush que pode ser 10 a 15 vezes a corrente nominal. Num painel com vários transformadores, a sequência de ligamento importa. Se você ligar dois combo transformers simultaneamente na mesma fase, a corrente de pico pode disparar disjuntores sensíveis ou danificar contatos de relés. A solução prática é usar resistores de pre-charge ou relés com temporização em sequência. Eu implementei isso usando um relé temporizado que conecta um resistor em série com o primário durante os primeiros 200 ms, depois curto-circuita o resistor. Custo baixo, problema resolvido. O quarto aspecto é a conexão dos terminais. Transformadores geralmente chegam com terminais numerados. O manual do fabricante deve indicar a função de cada terminal. Se o manual veio em chinês ou não veio, meça com multímetro antes de conectar qualquer coisa. Meça a resistência entre cada par de terminais. Primário tem resistência mais alta que secundários de baixa tensão. Secundários de baixa tensão e alta corrente têm resistência muito baixa, frequentemente abaixo de 1 ohm. Secundários de alta tensão têm resistência mais alta. Esse mapeamento inicial evita que você inverta primário e secundário, o que seria destrutivo.
Pegadinhas que ninguém conta
Uma pegadinha comum é o efeito de carga desbalanceada em transformadores trifásicos. Um combo transformer trifásico com secundários desbalanceados pode ter aquecimento diferenciado entre fases. A fase mais carregada esquenta mais, o que altera a permeabilidade do núcleo localmente e afeta as outras fases também. O resultado é uma fuga de corrente pelo neutro que não deveria existir. Se o seu transformador trifásico está vibrando ou emitindo um zumbido irregular, verifique o balanceamento de carga entre as fases antes de culpar a rede elétrica. Outra pegadinha é a compatibilidade com filtros EMI. Alguns projetistas colocam filtros de linha antes do transformador e esperam que o próprio transformador aja como filtro. Transformadores não são filtros EMI eficazes. Eles oferecem alguma atenuação por capacitância parasita e indutância de dispersão, mas isso é insuficiente para passar em testes de emissão conduzida. Se o equipamento precisa de supressão de ruído, adicione um filtro EMI dedicado. O transformador cuida da transformação de tensão e isolamento. O filtro cuida do ruído. Divisão clara de responsabilidades.
Existe ainda o problema da saturação por componente DC. Se o seu circuito secundário injeta corrente contínua numa das bobinas — o que acontece em fontes push-pull mal balanceadas — o núcleo pode saturar. Saturação de núcleo aumenta drasticamente o consumo de corrente no primário e gera distorção harmônica. O transformador começa a aquecer sem motivo aparente e a tensão de saída distorce. A solução é garantir balanceamento simétrico nos estágios de potência ou usar núcleos com entreferro, embora o entreferro reduza a indutância de magnetização e exija compensação no projeto do conversor.
Combo transformer vs alternativas: quando não usar
Nem sempre um combo transformer é a melhor solução. Se você precisa de isolamento galvânico completo entre múltiplos bancos de tensão com regulação independente, transformadores separados podem ser mais confiáveis. Cada transformador individual é projetado para uma função específica. Um combo transformer compromete o projeto magnético para acomodar todas as funções. Em aplicações de alta potência, acima de 1 kVA, a vantagem do combo transformer diminui. O núcleo fica grande, caro e difícil de resfriar. Transformadores individuais permitem manutenção seletiva: se um secundário falha, você troca apenas aquele transformador. Fontes chaveadas modernas eliminam a necessidade de transformadores de linha para muitas aplicações. Um conversor flyback ou forward com transformador de alta frequência é muito menor e mais leve que um transformador de 60 Hz equivalente. Se o seu projeto permite chaveamento, considere essa alternativa. O custo do transformador de alta frequência é menor, o tamanho cabe em qualquer espaço e a eficiência costuma ser superior. A desvantagem é a complexidade do circuito de controle e a necessidade de projeto cuidadoso para evitar EMI.
Para aplicações de baixo custo e volume alto, transformadores laminados importados da China oferecem preço competitivo. Mas a tolerância de fabricação é mais ampla. Uma especificação de 12 V pode entregar de 11 V a 13 V sem carga. Com carga, a variação é ainda maior. Se o seu circuito é tolerante a essas variações, ok. Se não é, especifique transformadores com tolerância apertada ou adicione regulação pós-transformador.
Checklist de seleção
Antes de fechar a compra, verifique estes pontos. Potência aparente com margem de 20% acima da carga total. Regulação de tensão abaixo de 10% na carga máxima. Isolamento adequado à norma aplicável ao equipamento. Certificação do fabricante (UL, VDE, INMETRO). Temperatura de serviço compatível com o ambiente de operação. Disposição dos terminais clara no datasheet. Blindagem eletrostática presente e acessível para aterramento. Corrente de inrush compatível com o disjuntor de proteção ou providência de limitação adotada. Disponibilidade de reposição no mercado. Isso último é importante: transformadores especializados de pequenos fabricantes podem levar 12 semanas para reposição. Se o seu equipamento precisa de uptime, tenha um estoque de reposição ou escolha um modelo padrão do mercado. Eu Costumo manter um estoque de um transformador reserva por equipamento crítico. O custo de armazenamento é baixo comparado ao custo de uma paralisação. Já precisei trocar um combo transformer em um painel de controle que estava operacional há oito anos. O fabricante original havia descontinuado o modelo. Encontrei um equivalente de outro fabricante, mas a disposição dos terminais era diferente. Passei dois dias roteando os cabos novamente e testando cada conexão. Ter um transformador reserva teria eliminado esse tempo de inatividade.
Na prática, combo transformer é uma solução válida para integração de múltiplas funções de transformação num único componente. O projeto exige atenção aos detalhes magnéticos, térmicos e de isolamento. As aplicações de áudio, instrumentação e controle são onde esses transformadores brilham, desde que selecionados corretamente. Em altas potências ou quando a regulação independente é crítica, soluções separadas ou conversão chaveada são alternativas melhores. O essencial é entender o que o componente faz, o que ele não faz, e qual o impacto das suas limitações no sistema como um todo.
