Por que a densidade importa mais do que você imagina
A densidade dos materiais metalicos é uma propriedade simples no papel e complicada na prática. Se você está projetando uma peça e o cálculo de peso saiu errado, provavelmente foi porque usou uma tabela genérica em vez de verificar a liga específica ou o estado térmico do material. A diferença entre um alumínio 6061-T6 e um 6061-O pode mudar o peso percebido, embora a densidade teórica seja a mesma. O problema real aparece quando você mistura teoria com a realidade de produção.
O que é densidade dos materiais metalicos
Densidade é massa por volume. Para metais puros na temperatura ambiente, os valores são bem documentados. Ferro puro: 7,87 g/cm³. Alumínio: 2,70 g/cm³. Titânio: 4,51 g/cm³. Cobre: 8,96 g/cm³. Aço carbono comum: em torno de 7,85 g/cm³. O que a maioria das tabelas não mostra é que ligas reais nunca atingem exatamente esses valores. Adições de liga, porosidade, trincas microscópicas e tratamento térmico alteram a densidade efetiva. Um aço inox 304, por exemplo, tem densidade entre 7,98 e 8,00 g/cm³ dependendo da composição exata do lote. A variação é pequena, mas em peças grandes ela se acumula. Na prática, eu trabalho com densidade dos materiais metalicos há anos e o erro mais frequente que vejo é alguém usando a densidade do ferro puro para calcular o peso de uma peça de aço inox. O resultado sai cerca de 1,5% abaixo do peso real. Em uma estrutura de 500 kg, isso é 7,5 kg de diferença. Pode parecer pouco, mas em engenharia estrutural ou aeroespacial, 7,5 kg é uma discrepância que gera retrabalho.
Métodos práticos para obter a densidade correta
O método mais confiável é a pesagem por deslocamento de fluido, baseado no princípio de Arquimedes. Você pesa a peça seca, depois pesa submersa em água destilada a 20°C, e calcula a densidade a partir da diferença. O procedimento leva cerca de 10 a 15 minutos por peça, dependendo do tamanho. A precisão depende da temperatura da água, que precisa estar estabilizada. Um desvio de 2°C já introduz erro de medição significante. Se você não tem balança analítica, pode usar uma balança de precisão de 0,1 g com um suporte de imersão caseiro. FUNCIONA, desde que você controle a temperatura. Eu fiz isso em oficina com condições limitadas e consegui resultados com erro inferior a 0,5% comparado aos valores de catálogo.
Outra abordagem é calcular a partir das dimensões e da massa. Medir comprimento, largura e espessura com paquímetro digital e dividir a massa pelo volume. Este método é rápido, mas assume geometria perfeita. Chapas com curvatura, bordas usinadas ou peças fundidas com rechuques introduzem erros. Em uma ocasião, recebi uma peça fundida em alumínio que supostamente deveria pesar 2,3 kg. Pesou 2,6 kg. A densidade aparente estava errada porque a peça tinha uma casca externa densa e um núcleo com microporosidade. O que parecia um erro de fabricação era, na verdade, uma característica do processo de solidificação que alterava a densidade local.

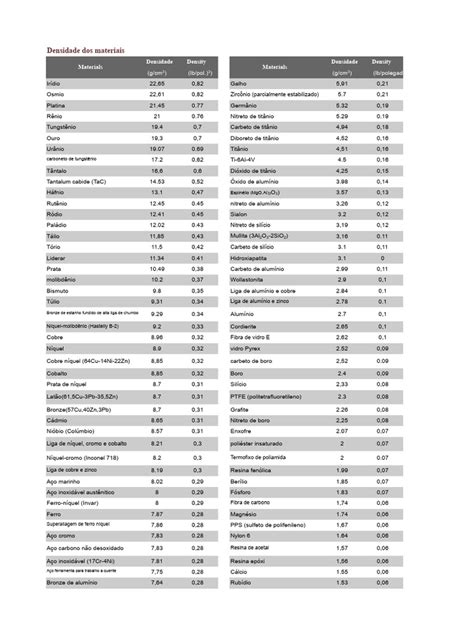

Densidades típicas de ligas industriais
Aços carbono: 7,85 a 7,87 g/cm³. A variação depende do teor de carbono e de elementos de liga. Aços com alto teor de manganês podem chegar a 7,90 g/cm³. Aços inoxidáveis: 7,75 a 8,00 g/cm³. As austeníticos (304, 316) ficam na faixa de 7,98 a 8,00. Os ferríticos (430) ficam em torno de 7,70. A diferença vem da estrutura cristalina e do conteúdo de cromo.
Alumínios: 2,60 a 2,85 g/cm³. Ligas de alta resistência como 7075 chegam a 2,81 g/cm³ devido ao zinco. Ligas de fundição como A380 podem variar de 2,68 a 2,72 g/cm³ dependendo da composição exata. Titânios: 4,43 a 4,55 g/cm³. O titânio puro (grau 1) fica em 4,51. Ligas como Ti-6Al-4V variam entre 4,43 e 4,48 dependendo do teor de vanádio e alumínio.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Cobre e ligas: 8,80 a 8,96 g/cm³ para cobre puro. Latões variam de 8,40 a 8,73. Bronzes de estanho ficam em torno de 8,80. Babbitt e ligas de baixo ponto de fusão podem cair para 9,50 ou mais por causa do chumbo. Níquel e superligas: 8,90 a 9,20 g/cm³ para níquel puro. Superligas à base de níquel como Inconel 718 ficam em torno de 8,19 g/cm³. O valor é mais baixo do que o do níquel puro porque o cromo e o ferro diluem a densidade.
Pegadinhas que ninguém conta
A primeira pegadinha é confundir densidade com peso específico. Densidade é massa por volume. Peso específico é peso por volume, ou seja, densidade multiplicada pela gravidade. Em tabelas antigas, especialmente as em inglês, os valores às vezes vêm em lb/in³ ou lb/ft³. Converter tudo para g/cm³ evita confusão. A regra prática: 1 g/cm³ = 1000 kg/m³ = 0,0361 lb/in³. A segunda pegadinha, e aqui vou ser direto porque é o erro que mais custa dinheiro, é ignorar a tolerância do fornecedor. Quando você encomenda uma barra de alumínio 6061, o fornecedor entrega com tolerância dimensional de +/- 0,5 mm. A densidade teórica é 2,70 g/cm³, mas a peça real pode ter densidade aparente diferente porque asdimensões finais mudam o volume calculado. Se você dimensiona com base no peso teórico e o cliente recebe uma peça 2% mais pesada, ele vai reclamar. A solução é especificar a densidade com tolerância no técnico, não apenas o valor nominal.
Existe ainda o problema dos materiais compostos e revestimentos. Uma peça de aço revestida com zinco por galvanização ganha massa sem ganhar volume proporcional. A densidade média da peça composta não é a densidade do aço nem a do zinco. É algo entre os dois, calculado pela fração volumétrica de cada camada. Eu tive um caso em que um cliente reclamou que o peso de parafusos galvanizados estava 3% acima do esperado. A densidade do zinco é 7,14 g/cm³, mas o banho forma uma camada de aproximadamente 50 a 100 micrômetros que, somada a milhares de parafusos pequenos, gera uma diferença mensurável.
Limitações e quando a densidade não ajuda
A densidade sozinha não determina se um material é adequado para sua aplicação. Um magnésio liga AZ91 tem densidade de apenas 1,84 g/cm³, o que parece incrível para aplicações leves. Mas ele é inflamável em pó e corrosivo em ambientes úmidos sem tratamento adequado. Reduzir peso usando densidade como único critério é ingênuo. Você precisa considerar resistência específica, módulo de elasticidade, tenacidade e compatibilidade ambiental. Da mesma forma, densidade não é constante com a temperatura. Metais expandem quando aquecidos. A expansão térmica reduz a densidade. Um bloco de aço a 400°C tem densidade cerca de 1% menor do que a 20°C. Para aplicações em alta temperatura, como turbinas ou trocadores de calor, esse efeito precisa ser considerado no cálculo de peso e volume.
Se você precisa de precisão extrema em densidade, o método de pesagem por deslocamento de fluido é o mais viável fora de um laboratório certificado. Para controle de qualidade em produção em série, equipamentos ultrassônicos de medição de densidade existem, mas o custo é alto e a calibração exige padrões conhecidos. Em ambientes de oficina, o método gravimétrico com água destilada a temperatura controlada resolve 95% dos casos com margem de erro aceitável.
Densidade dos materiais metalicos na prática de projeto
Quando você está escolhendo materiais para uma estrutura, o fluxo de trabalho recomendado é: definir a faixa de densidade aceitável, listar as ligas candidatos, verificar a resistência e o custo, e só então calcular o peso final com a densidade da liga específica, não do metal puro. Usar o metal puro como referência é rápido e errado na maioria dos casos práticos. A diferença entre aço carbono e aço inox é só 0,1 g/cm³, mas isso representa 1,3% de peso a mais para a mesma geometria. Tabelas confiáveis estão disponíveis em manuais como o ASM Handbook, volume 1, e em bancos de dados como MatWeb e CES EduPack. Nada substitui a verificação com o fornecedor direto quando o projeto exige precisão. Lote a lote, a composição varia, e a densidade acompanha essa variação.
