O esquadro 45 graus na prática

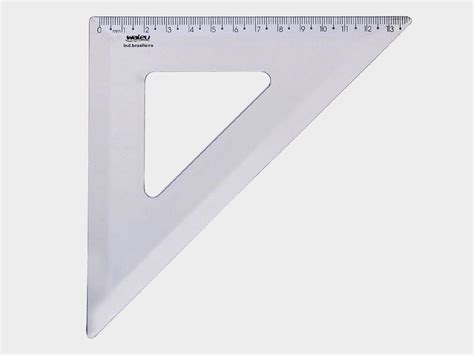

Você já tentou desenhar um ângulo de 45 graus com régua comum e transferidor e percebeu que o resultado nunca ficou limpo. O esquadro 45 graus resolve isso de forma direta. É uma régua triangular com os ângulos de 45, 45 e 90 graus. Nada mais, nada menos. Na hora do traço, a diferença é óbvia: você alinha uma das laterais ao ponto de partida, desliza até a medida desejada e pronto. Sem cálculo, sem margem de erro do transferidor. Existem dois modelos principais. O de plástico, mais barato e leve, que funciona bem para esboços rápidos e papel padrão. O de aço inox, mais pesado mas muito mais durável, ideal para quem trabalha com plantas técnicas ou corte de materiais como chapa e MDF. O plástico amassa com o tempo. A régua de aço mantém o corte reto por anos, desde que você não a deixe cair no chão.
Onde baixar modelos de esquadro 45 graus em PDF
Se você precisa de um template para imprimir em casa ou na gráfica, existem arquivos SVG e PDF gratuitos em sites como o Thingiverse e o GrabCAD. Baixe o arquivo, abra em qualquer visualizador de vetores e exporte para o tamanho que quiser antes de enviar para impressão. Eu costumo usar o Inkscape porque permite ajustar a escala sem perder a precisão dos ângulos. Antes de imprimir, verifique se a escala está correta medindo uma das laterais com uma régua comum. Arquivos de internet nem sempre vêm na escala 1:1. O problema real é que muitos templates na internet trazem margens de erro de 0,5 a 1 grau por causa de conversões ruins de formato. Se você está fazendo algo que exige precisão angular, como uma estrutura de tesoura ou uma caixa de madeira com junta mítica, esse erro se acumula. A solução é simples: imprima uma folha teste, meça o ângulo com um transferidor real e ajuste a escala no software antes da versão final.
Como usar corretamente
O básico é alinhhar uma das pernas catetas do triângulo à linha base que você quer referenciar. A hipotenusa já forma automaticamente os 45 graus. Para traçar a linha, use uma caneta técnica ou lápis de ponta fina, mantendo pressão constante e um ângulo de escrita entre 60 e 70 graus em relação ao papel. Se o lápis estiver muito aberto, o traço fica irregular e a régua escorrega. Para deslocar uma linha paralela, encoste o esquadro na linha original e deslize na direção perpendicular ao cateto. Esse é o método padrão de desenho técnico e funciona porque o ângulo de 45 graus é fixo. Não depende de leitura de escala.
Já trabalhei com um cliente que precisava montar uma estrutura de prateleira em MDF com cortes angulados de 45 graus em todas as quatro pontas. O erro que cometemos na primeira tentativa foi confiar na régua de plástico. Ela flexiona sob pressão, e o corte da serra acabou saindo com um desvio de cerca de 2 graus. Na segunda tentativa, usei uma régua de aço com base antiderrapante e marqueei os pontos de corte com um paquímetro antes de passar a serra tico-tico. O resultado foi exato. A diferença entre o primeiro e o segundo ensaio foi de 0,3 milímetro na junta final.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Pegadinhas e limitações que ninguém avisa
O esquadro 45 graus é limitado quando você precisa de ângulos que não sejam múltiplos de 45. Ele não serve para 30, 60 ou 75 graus. Nesses casos, o correto é usar um transferidor ou combinar o esquadro 45 com um esquadro 30/60. Isso é conhecimento de quem já passou por obra e precisa improvisar com o que tem à mão. Outro ponto importante: a espessura da lâmina do esquadro conta. Régua de aço mais grossa (acima de 2 mm) tende a criar uma sombra na linha de corte. O traço fica deslocado em relação ao real. Para trabalhos finos, como maquetaria ou desenho técnico em papel vegetal, a espessura ideal fica entre 0,8 e 1,5 mm. Acima disso, você precisa compensar o desvio manualmente subtraindo metade da espessura da régua da medida final.
Aqui vai uma situação que me frustrou bastante: usei um esquadro 45 graus de aço para marcar corte em vidro temperado. A régua escorregou porque o vidro era liso demais e não tinha aderência. Consegui resolver apenas colocando uma fita crepe na superfície do vidro antes de apoiar a régua. A fita dá textura e impede o deslizamento. Não é bonito, mas funciona.
Quando não usar
Se o seu projeto exige repetição de centenas de cortes idênticos, o esquadro manual não é a ferramenta certa. Use um cortador CNC ou uma mesa de esquadria com guias. O esquadro é bom para peças únicas, protótipos e ajustes finos. Para produção em escala, o erro humano se soma ao erro da ferramenta, e o resultado final perde a precisão que você esperava. Também evite usar esquadro de plástico em ambientes com temperatura elevada. O material dilata e os ângulos se alteram. Já vi um esquadro de policarbonato em uma obra no verão que saiu do paralelismo após dias de exposição ao sol. O ângulo que deveria ser 45 graus virou 46,2 graus. A diferença parece pequena, mas em uma viga de 2 metros ela se traduz em quase 7 centímetros de desalinhamento.
Dica rápida de manutenção
Limpe a régua após cada uso. Resíduos de cola, tinta ou serragem acumulam nas arestas e comprometem o contato com a superfície. Um pano levemente úmido com álcool isopropílico resolve. Para régua de aço, passe uma fina camada de óleo mineral para evitar oxidação. O custo é baixo e a régua dura décadas. Se você trabalha com marcenaria ou design de móveis, tenha sempre um esquadro 45 graus de aço por perto. Ele vai economizar mais tempo do que você imagina e evitar retrabalho que custa caro em material e produtividade.
