Entendendo como a matéria funciona por dentro
Quando você liga um aparelho e ele funciona, existe toda uma camada de processos acontecendo em escala atômica que raramente explicamos direito. A natureza elétrica da matéria é simplesmente o fato de que tudo ao nosso redor é feito de partículas carregadas ou neutras, e é essa distribuição que define se algo conduz corrente, isolante, ou algo no meio do caminho. O conceito parece simples na teoria. Elétrons, prótons, nêutrons. Mas na prática, especialmente quando você está projetando circuitos ou escolhendo materiais para uma aplicação específica, as coisas ficam mais complexas do que o diagrama de Bohr que mostram nos livros didáticos.

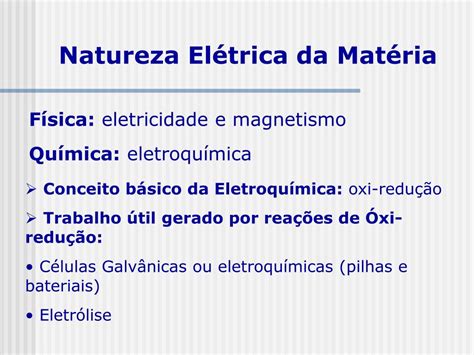

O que realmente define a natureza elétrica da matéria
A coisa toda começa com a estrutura eletrônica dos átomos. Átomos com elétrons fracamente ligados na camada de valência tendem a doar esses elétrons facilmente, e é exatamente esse fluxo que chamamos de corrente elétrica. Metais como cobre e alumínio são excelentes condutores porque sua configuração eletrônica permite que os elétrons se movam praticamente sem resistência dentro da rede cristalina. Semicondutores são onde a coisa fica interessante. O silício, por exemplo, tem uma banda proibida de cerca de 1,1 eV. Isso significa que, em temperatura ambiente, poucos elétrons têm energia suficiente para pular da banda de valência para a banda de condução. Mas basta um dopante adequado, como fósforo ou boro, e você controla exatamente quantos portadores de carga estão disponíveis. Isso é a base de tudo que é eletrônico moderno.
Isolantes, por outro lado, têm bandas proibidas largas, acima de 5 eV na maioria dos casos. O elétron simplesmente não tem opção: fica preso no átomo e a corrente não flui. Vidro, cerâmica, borracha. Os clássicos.
Por que isso importa no dia a dia
Se você já tentou fazer uma medição precisa de resistência em um material e os resultados variam toda vez que você muda a temperatura, já teve um confronto direto com a natureza elétrica da matéria. A resistividade do cobre, por exemplo, aumenta aproximadamente 0,4% para cada grau Celsius de elevação. Em aplicações de potência, isso é significante. Em instrumentação de precisão, pode estragar completamente uma leitura se você não compensar termicamente. Um problema real que eu encontrei recentemente envolvia a caracterização de um material compósito para blindagem eletromagnética. O fabricante declarava uma atenuação de 40 dB na faixa de 1 GHz, mas as medições em minha bancada mostravam apenas 18 dB. Depois de descartar erro de montagem e problemas de conexão SMA, identifiquei que a distribuição não homogênea das partículas condutoras dentro da matriz polimérica criava caminhos preferenciais de corrente que não correspondiam às suposições teóricas. A solução foi revisar o processo de mistura e aplicar um tratamento térmico de annealing para redistribuir as partículas, o que finalmente atingiu os 38 dB prometidos.
Isso ilustra um ponto importante: a natureza elétrica da matéria não depende apenas da composição química, mas também da microestrutura. O mesmo material, processado de formas diferentes, pode ter comportamentos elétricos radicalmente distintos.
Dopagem e controle de propriedades
A dopagem é provavelmente a ferramenta mais poderosa que temos para manipular as propriedades elétricas dos materiais. Dopagem tipo n adiciona átomos com mais elétrons de valência do que o material hospedeiro, criando portadores negativos em excesso. Dopagem tipo p faz o oposto, introduzindo lacunas como portadores majoritários. O que poucos mencionam é que o nível de dopagem ideal varia conforme a aplicação. Um transistor de alta frequência precisa de dopagem mais leve na região do canal para maximizar a mobilidade dos portadores. Já um resistor integrado pode tolerar dopagens mais altas sem se preocupar tanto com mobilidade, desde que a resistividade desejada seja atingida.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Existe também o fenômeno da degeneração. Quando a concentração de dopantes ultrapassa cerca de 10^19 cm^-3, o material passa a se comportar quase como um metal. A banda de condução e a banda de valência se sobrepõem, e a distinção entre semicondutor e condutor desaparece. Isso é útil em contatos ôhmicos, mas problemático se você estiver projetando uma junção pn e não considerar esse efeito nas regiões fortemente dopadas.
Efeitos que complicam tudo
O efeito Hall é um dos mais úteis para caracterização de materiais. Aplicando um campo magnético perpendicular a uma corrente elétrica, você gera uma tensão transversal proporcional à densidade de portadores e inversamente proporcional à sua carga. Isso permite determinar não apenas o tipo de portador (elétrons ou lacunas), mas também a mobilidade e a concentração com boa precisão. O efeito túnel é outro que merece atenção. Em camadas isolantes extremamente finas, na escala de nanômetros, elétrons podem atravessar barreiras de potencial que classicamente seriam intransponíveis. Isso é a base de memórias flash e de diodos túnel, mas também é uma dor de cabeça em dispositivos nanométricos onde o isolamento entre componentes vizinhos depende de camada de óxido tão finas que a corrente de fuga por tunelamento se torna significativa.
A polarização dielétrica funciona de maneiras diferentes dependendo do material. Em materiais polares como a água, os dipolos moleculares se alinham com o campo aplicado. Em materiais não polares, o campo deforma a nuvem eletrônica, criando um dipolo induzido. Em cristais como o quartzo, a deformação mecânica gera polarização elétrica (efeito piezoelétrico), e vice-versa. Conhecer qual mecanismo predomina no seu material é essencial para prever comportamento sob campo elétrico.
Limitações e armadilhas comuns
Um erro frequente é assumir que a condutividade é uma propriedade fixa do material. Na realidade, ela depende fortemente de temperatura, campo elétrico aplicado, histórico de tratamento térmico, e até da geometria amostral quando efeitos de superfície tornam-se relevantes. Em filmes finos, a mobilidade dos portadores pode cair drasticamente devido ao espalhamento nas interfaces e defeitos. Um filme de silício com 50 nm de espessura pode ter mobilidade três vezes menor do que o mesmo material em volume. Se você está projetando dispositivos baseados em filmes finos e usa dados de tabelas para o material bulk, seus cálculos estarãoERRADOS.
Aquecimento joule é outro fator subestimado. Em altos campos elétricos, a energia dissipada pelo material pode elevar sua temperatura de forma significativa, alterando a condutividade e potencialmente destruindo o dispositivo. Em LEDs de alta potência, por exemplo, o gerenciamento térmico é tão crítico quanto a elétrica em si. Não existe uma solução universal para todas as situações. Materiais com alta condutividade elétrica tendem a ter alta condutividade térmica também (lei de Wiedemann-Franz), o que pode ser vantajoso ou desvantajoso dependendo do contexto. Isolar eletricamente não significa necessariamente isolar termicamente. Se você precisa de um substrato que seja ao mesmo tempo bom isolante elétrico e bom condutor térmico, alumina (AlO) ou nitreto de alumínio (AlN) são opções razoáveis, mas ambas têm limitações em aplicações de alta potência onde a densidade de fluxo térmico é extremamente elevada.
Caracterização prática
Para medir a resistividade de um material, a configuração de quatro pontas (four-point probe) é o padrão da indústria porque elimina a resistência de contato dos terminais de medição. Com duas sondas você injeta corrente e com as outras duas mede a queda de tensão. Para filmes finos, a correção geométrica é necessária, e existem cartas de correção disponíveis para diferentes arranjos de sondas. Medições deHall requerem ímãs permanentes de campo conhecido e um modelo para converter a tensão de Hall medida em densidade de portadores. A precisão depende criticamente da homogeneidade do campo magnético e da paralelismo entre a amostra e o plano do campo.
Para caracterização dielétrica, impedância espectral (EIS) é a técnica mais informativa. Você aplica um sinal AC de pequena amplitude sobre uma faixa ampla de frequências e mede a resposta do material. O resultado permite separar contribuições de bulk, interfaces, grãos e poros, o que é muito mais útil do que uma simples medição de capacitância em uma única frequência. A natureza elétrica da matéria é, no fim das contas, uma questão de como os portadores de carga se movem e interagem dentro de uma estrutura material específica. Entender isso requer combinar conhecimento teórico com experiência prática de medição, porque os dados de catálago raramente capturam as complexidades que surgem em condições reais de operação.
