Vértices em geometria e computação gráfica

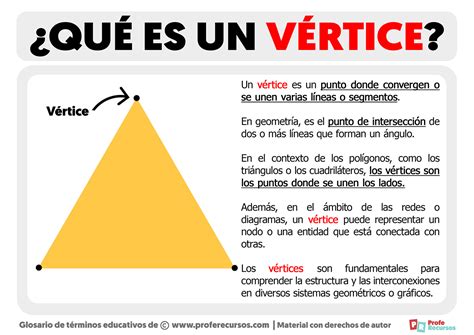

Vértice é um ponto no espaço onde duas ou mais linhas, arestas ou arestas de uma forma se encontram. Isso vale tanto para geometria básica quanto para modelagem 3D, malhas digitais e até grafos em ciência da computação. A definição parece simples, mas a forma como vértices são tratados na prática varia bastante dependendo do contexto.
O que é vértices na modelagem 3D
Em malhas triangulares e poligonais, cada vértice carrega coordenadas X, Y e Z. Além disso, ele pode armazenar normais, coordenadas de textura, cores e outros atributos. Um mesmo ponto geométrico pode ter múltiplos vértices se cada face precisar de uma normal diferente. Isso é comum em cantos vivos de objetos como caixas e mobília. Já trabalhei com uma cena onde um modelo de personagem tinha mais de 80 mil vértices e o renderizava sem problemas, mas ao importar para outra engine, o frame rate despencou pela metade. O problema não era a contagem em si, mas a forma como as normais estavam calculadas. Cada vértice em uma superfície curva deveria compartilhar a mesma normal interpolada, mas o modelo vinha com normais por face, criando aquele visual de facetas indesejado. A solução foi simplesmente fazer merge de vértices com distância menor que 0,001 unidades e recalculhar as normais suavizadas. Levou uns 5 minutos no Blender e resolveu tudo.
Como os vértices funcionam em gráficos computacionais
Na pipeline de renderização, vértices são processados pelo vertex shader. Cada um passa por transformações de modelo, visor e projeção antes de ser convertido em pixels na tela. O número de vértices por quadro impacta diretamente o fillrate e a carga da GPU. Não é apenas sobre ter muitos ou poucos, mas sobre como eles estão organizados. Uma coisa que iniciantes frequentemente ignoram é que vértices duplicados não são otimizados automaticamente pela maioria das engines. Se você tem uma grade de 100x100 quadriculados, isso gera 10.000 vértices, mas na verdade você só precisa de 10.201 pontos únicos se compartilhar coordenadas. Muitos modelos vêm com vértices repetidos nas bordas de cada triângulo porque cada face armazena seus próprios três vértices independentemente. Fazer um merge de vértices pode reduzir a contagem em 40 a 60 por cento em geometrias regulares.
👉 Clique no botão abaixo para saber mais sobre o assunto!
Outro ponto importante é a diferença entre vértices de malha e vértices de grafo. Em grafos, um vértice representa uma entidade e as arestas representam conexões. Em malhas 3D, vértices definem a forma geométrica. São conceitos diferentes que compartilham o mesmo nome e isso causa confusão constante.
Problemas comuns com vértices
Vértices flutuantes são um problema real em modelagem. Ocorrem quando dois vértices que deveriam estar no mesmo lugar têm coordenadas ligeiramente diferentes, como X=1,0001 e X=1,0003. Isso gera fissuras em superfícies, normais inconsistentes e artefatos de sombra. A correção padrão é usar merge by distance com um threshold pequeno, tipicamente entre 0,0001 e 0,001 dependendo da escala do projeto. Vértices isolados ou non-manifold geometry também causam dores de cabeça. Um vértice conectado a apenas uma aresta, ou uma borda compartilhada por mais de duas faces, cria problemas em boolean operations, subdivisions e exportação para motor de jogo. A melhor abordagem é revisar a malha com ferramentas de seleção por problema topológico antes de Any exportação.
Para projetos mobile ou real-time com restrições severas, a quantidade de vértices precisa ser gerenciada desde o início. Um modelo que roda bem com 50 mil vértices em uma workstation pode cair para 2 ou 3 fps em um dispositivo móvel de gama média. LOD (level of detail) é essencial aqui, com níveis diferentes reduzindo progressivamente a contagem de vértices conforme a distância da câmera aumenta.
Alternativas e quando vértices tradicionais não são suficientes
Para superfícies muito complexas como orgânicos ou terrenos, malhas triangulares tradicionais podem não ser a melhor opção. Subdivision surfaces, NURBS ou até métodos baseados em pontos como point clouds oferecem resultados diferentes com trade-offs específicos. Malhas triangulares são universais e amplamente suportadas, mas NURBS dão mais precisão matemática para curvas suaves e industriais. Em simulações físicas, o número de vértices influencia diretamente o custo computacional. Cada vértice em uma simulação de tecidos ou fluidos representa um ponto de cálculo adicional. Reduzir a densidade da malha sem perder qualidade visual pode cortar o tempo de simulação pela metade em muitos casos.
