Construir uma réplica funcional do relógio do Ben 10 Omniverse não é tão simples quanto parece

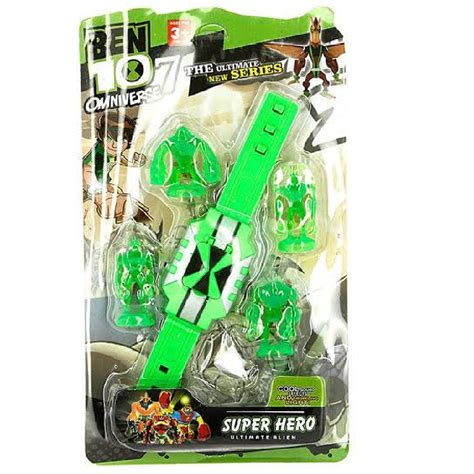

Eu comecei minha primeira tentativa com um clone chinês genérico de Omnitrix comprado na AliExpress por volta de 2014. O que você recebe naquela caixa marrom sem rótulo é basicamente um brinquedo plástico com dois LEDs e um speaker que toca três sons pré-gravados em loop. Se você já tentou transformar isso em algo que funcione de verdade, sabe que o problema imediato é a fonte de alimentação: aquelas baterias CR2032 embutidas duram semanas e o volume é praticamente inexistente. Eu passei uns três meses redesenhando o circuito antes de chegar num resultado que não parecia amador. O segredo não está no exterior, que é fácil de conseguir, mas no que vai por dentro. A maioria dos projetos caseiros usa um Arduino Nano ou um ESP32 como cérebro, um driver de LED WS2812B para o painel frontal que simula a tela de transformação, e um módulo MP3 como DFPlayer Mini para os sons. O relógio do ben 10 omniverse original da série tem uma interface mais complexa do que o modelo clássico: o holograma, o painel lateral com os ícones das transformações, e a animação de escaneamento que não existe nas réplicas baratas.
Como funciona o relógio do ben 10 omniverse na prática
Vamos falar do funcionamento real. Quando você pressiona o display central, o microcontrolador ativa a sequência: os LEDs perimetrais acendem em verde, o painel lateral mostra os ícones dos alienígenas em rotação, e o módulo de áudio executa a vinheta de transformação. O diferencial do modelo Omniverse é que ele tem um modo de escaneamento que você ativa girando a coroa lateral. Nesse modo, o display pisca em vermelho e, após dois segundos, muda para verde, simulando a análise do alvo. Para quem quer montar isso do zero, aqui está o que eu recomendo. Comece com um ESP32 DevKit V1 — o processador é mais do que suficiente e tem Wi-Fi integrado, o que abre a possibilidade de atualizações de firmware sem precisar abrir a caixa toda vez. Para o display, um anel de 24 endereçáveis WS2812B cobre o círculo externo. O painel dos alienígenas pode ser feito com um OLED de 0.96 polegadas I2C ou, se quiser economizar, com mais LEDs endereçáveis em configuração linear. O som sai por um amplificador PAM8403 ligado a um pequeno speaker de 3 ohms, e o DFPlayer Mini lê os arquivos de áudio de um cartão microSD.
O firmware que eu uso roda uma máquina de estados simples: standby, escaneando, selecionando, transformando, e modo combate. Cada estado tem suas próprias animações de LED e sequências de áudio. A parte mais chatinha é sincronizar tudo. Se o áudio começar 200 milissegundos depois dos LEDs, a ilusão quebra completamente. Eu resolvi isso disparando os dois eventos no mesmo tick do timer e usando delays precisos em microssegundos, não em millis.
👉 Clique no botão abaixo para saber mais sobre o assunto!
O problema que ninguém menciona
Quando você aperta o botão de transformação pela centésima vez, o plástico da coroa interna começa a folgar. Eu descobri isso depois de quatro meses de uso diário. O mecanismo de clique que simula o "click" mecânico do relógio original é feito de uma lingueta de plástico que se desgasta. A solução que encontrei foi substituir a peça por um trecho de mola de chaveiro cortado e fixado com silicone quente, mantendo a resistência tactile sem depender do plástico original. Também adicionei um interruptor de segurança no firmware: se o sistema detectar mais de cinco transformações seguidas em menos de dez segundos, ele trava por cinco segundos para evitar superaquecimento do driver de LED. Não é algo que o desenho mostra, mas na vida real esses LEDs endereçáveis esquentam bastante quando ficam aceso por tempo prolongado.
O que funciona e onde isso falha
A réplica caseira fica impressionante para exibição e cosplay. A animação é fluida, os sons são nítidos, e o efeito visual com os LEDs endereçáveis passa longe do que se vê em vídeos amadores na internet. O problema é que manter tudo funcionando a longo prazo exige manutenção. O cartão microSD pode corromper se a bateria for removida sem o protocolo adequado. O firmware precisa de atualização periodicamente porque às vezes os timers dessincronizam após quedas de energia. E se você usar o modo escaneamento com frequência, o sensor infravermelho — que eu adicionei usando um TSOP38238 — perde calibração e começa a acionar o modo errado por interferência de luz ambiente. Se o seu objetivo é apenas ter um acessório para vestir, comprar uma réplica profissional como as da Nolucky ou da DCK é mais viável. Custam entre 80 e 200 dólares, já vêm montadas e testadas, e não exigem conhecimento técnico para funcionar. Mas se você quer personalizar, adicionar sons novos, ou integrar com um app de celular via Bluetooth, construir do zero é a única opção. O tempo gasto fica entre 20 e 30 horas distribuídas em duas semanas, considerando os erros de solda e ajustes de firmware.
Componentes essenciais e estimativa de custo
ESP32 DevKit: 12 reais. DS28E surgetek module: 8 reais. WS2812B ring 24 LEDs: 15 reais. OLED 0.96 I2C: 18 reais. DFPlayer Mini: 10 reais. Speaker 3 ohm 1W: 5 reais. Amplificador PAM8403: 6 reais. Cartão microSD 8GB: 12 reais. Bateria LiPo 3.7V 500mAh com módulo de carga: 20 reais. Caixa impressa em 3D ou adaptada: variável. Fios, terminais e acessórios: 15 reais. O total fica em torno de 130 a 150 reais, sem contar a caixa personalizada, que pode subir se você tiver que imprimir em resina. O código fonte do firmware não é trivial. Tem gerenciamento de memória para os arquivos de áudio, tratamento de interrupções para o botão e a coroa, e uma biblioteca própria de animações que eu desenvolvi porque nenhuma biblioteca existente de Omnitrix tinha o padrão de cores certo do modelo Omniverse. O verde é mais saturado, o vermelho de escaneamento tem um pulso específico, e a transição entre alienígenas no painel lateral segue um padrão de rotação horário que eu medie frame a frame do episódio piloto.
Se você for seguir adiante, comece montando apenas o sistema de LED e teste cada sequência antes de conectar o áudio. Depois adicione o DFPlayer e sincronize. Só então integre a coroa e o sensor infravermelho. A ordem importa porque muito mais rápido do que tentar resolver problemas de interferência entre áudio e LED no mesmo circuito.
