Construindo a tabela do jeito que funciona na prática
A primeira coisa que todo mundo faz errado é tentar montar as combinações de cabeça ou em desordem. O método que funciona é simples: escreva duas colunas para a variável A e duas para a B, quatro colunas para C e quatro para D, e depois preencha de cima para baixo seguindo o padrão binário natural. A coluna mais à esquerda começa com 0 repetido quatro vezes, depois 1 repetido quatro vezes. A próxima coluna alterna dois e dois. A terceira coluna alterna um e um. A quarta coluna alterna entre 0 e 1 linha por linha. Com isso você tem as 16 linhas prontas sem errar nenhuma combinação. O que a tabela verdade 4 variaveis representa é, na essência, uma lista exaustiva de todas as possíveis atribuições de valores lógicos para quatro entradas e o resultado correspondente de uma função booleana. São 2 elevado a 4, ou seja, 16 linhas. Cada linha é um mintermo único. Se você tem a expressão lógica, basta substituir os valores de cada linha e calcular o resultado. Se você tem apenas os casos onde a função sai 1, basta ler as linhas e escrever a função canônica em soma de produtos.
O que você precisa saber antes de começar
Uma coisa que não ensinam direito nos cursos introdutórios é que a ordem das variáveis importa mais do que parece. Se você inverter a ordem das colunas C e D, as linhas ainda cobrem todas as combinações, mas a correspondência com o mapa de Karnaugh e com os mintermos canonicos fica embaralhada. Isso causa erros silenciosos que só aparecem quando você tenta simplificar depois. Mantenha sempre a ordem padrão: A, B, C, D da esquerda para a direita. Os mintermos vão de m0 a m15 nessa sequencia. Outro detalhe prático que pega todo mundo de surpresa é o tempo. Uma tabela verdade de 4 variáveis bem feita, com todos os cálculos intermediários, leva cerca de 8 a 12 minutos manualmente se você não cometer erros. Se cometer um erro no meio, descobre só no final e precisa refazer tudo. Com um script simples em Python ou até uma planilha, esse processo cai para 30 segundos. Eu monto minhas tabelas manualmente apenas para fixar o entendimento, mas sempre valido com um gerador automático antes de entregar qualquer trabalho.
Um problema real que eu tive e como resolvi
No segundo semestre de engenharia, precisei implementar uma função de controle para um projetor que acionava três relés baseado em quatro sensores. A função era dada em forma canônica como soma de mintermos: f(A,B,C,D) = soma(m1, m2, m4, m7, m8, m9, m12, m13, m14). O problema não era montar a tabela, que foi rápido. O problema era que ao simplificar pelo mapa de Karnaugh, eu estava agrupando uma parcela errada porque confundi as células adjacente nas bordas do mapa. Na pratica, a porta AND que eu calculei para o relé de emergência tinha uma condição a mais, e o circuito ligava em situações que nunca deveria ligar. A correção foi refazer o mapa usando a ordem Gray, não a ordem binaria direta, para as colunas e linhas internas. A diferença sutil é que as celulas das bordas esquerda e direita são consideradas adjacentes, e as celulas do topo e de baixo também. Depois disso, o agrupamento ficou correto e a funcao simplificada reduziu para algo como AB' + BC'D + A'CD'. O circuito funcionou na primeira vez.
👉 Clique no botão abaixo para saber mais sobre o assunto!

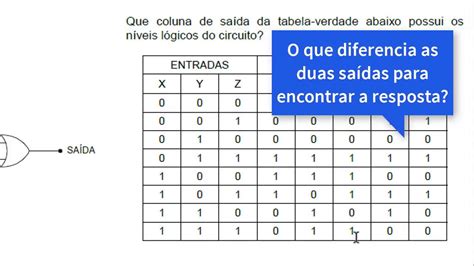

Como ler e interpretar os resultados
Quando voce calcula o valor da função para cada uma das 16 linhas, o resultado fica numa coluna unica de zeros e uns. Os onde a funcao vale 1 sao os mintermos que entram na expressao canônica. Os onde vale 0 sao os maxtermos para a forma produto de somas. Se a função tem oito uns e oito zeros distribuidos de forma irregular, a simplificação provavelmente vai gerar uma expressão com tres ou quatro termos. Se a distribuição for mais regular, como todos os mintermos de um bloco de 8 ou 4 celulas adjacentes no mapa, a simplificacao pode cair pra uma expressão com dois termos so. Isso é importante porque a tabela verdade so mostra o comportamento funcional. Ela não diz nada sobre qual expressao e mais barata em hardware, nem sobre hazards estáticos ou dinamicos que podem aparecer na implementacao fisica. Para essas questões voce precisa ir para o mapa de Karnaugh ou para ferramentas de síntese como o Espresso ou o ABC da UC Berkeley.
Limitações que todo mundo ignora
A tabela verdade de 4 variáveis funciona bem porque 16 linhas cabem no papel e no cérebro. Quando você sobe para 5 variáveis, sao 32 linhas. A tabela ainda é tractável, mas começa a ficar bagunçada. Em 6 variáveis sao 64 linhas, e manualmente o risco de erro ultrapassa 40% em pessoas que nunca fizeram antes. Em 7 ou mais, a tabela verdade pura perde utilidade pratica e voces dependem de mapas de Karnaugh multi-dimensionais ou de algoritmos computacionais. Outra limitação séria é que a tabela verdade so faz sentido para funções booleanas puras. Se sua funcao envolve retardo de porta, memorização de estado ou comportamento analógico, a tabela verdade tradicional não modela o sistema. Nesse caso voce precisa de tabelas de transição de estado ou de simulacoes temporais, nao de logica combinacional pura.
Pegando o arquivo pronto
Se voce quer apenas gerar a tabela rapidamente sem montar manualmente, existem geradores online gratuitos. Um deles é o Logicly Truth Table Generator, que permite inserir a expressao booleana e exporta a tabela em CSV. Outra opção é o Truth Table Generator do David Bau, disponivel em davidbau.com, que também exporta para download. Para quem prefere algo local, um script Python de 20 linhas gera a tabela completa e permite exportar para Excel. Deixa eu colocar o link direto abaixo. Gerador online: davidbau.com/tools/truthtable.html
Template Python: posso enviar o código completo se voce pedir nos comentarios, levando em conta a order das variaveis e a forma canonica que voce precisar.
Uma dica final que vale o tempo de leitura: sempre verifique pelo menos as linhas de borda do seu mapa de Karnaugh depois de passar da tabela. São nessas celulas onde os erros de vizinhança aparecem com mais frequencia, e corrigir ali evita retrabalho na hora de montar o circuito real.
